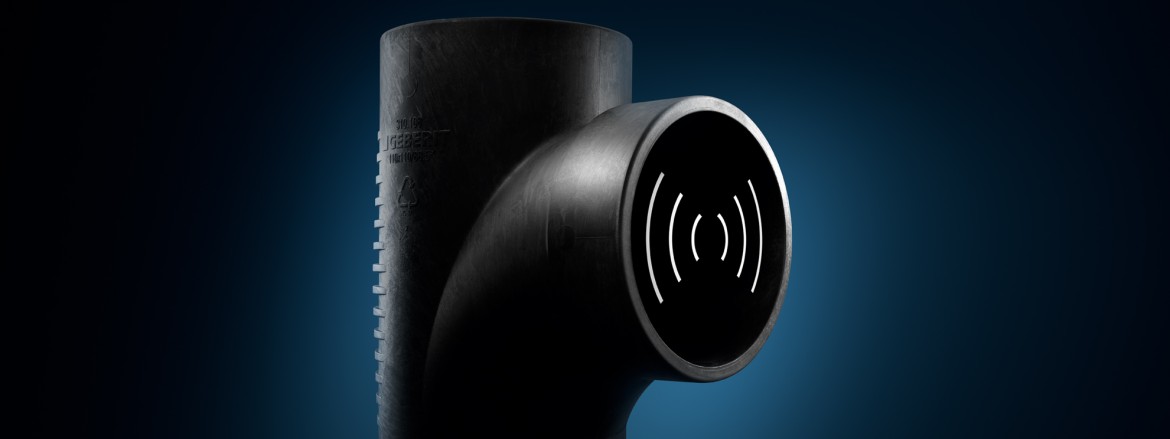

GEBERIT SILENT-DB20

חיבור חזק לבידוד רעשים חזק

בידוד משולש מפני רעשים

בין אם מדובר בחיבור קולטן או קומה – מערכת הניקוז בעלת יכולת בידוד רעשים גבוהה Geberit Silent-db20 היא הפתרון האידאלי לפרויקטים עם דרישות גבוהות לבידוד רעשים:

  • בנייני מגורים יוקרתיים.
  • בתי מלון.
  • בתי חולים.
  • בתי אבות ודיור מוגן.

שימושים ב-GEBERIT SILENT-DB20

  • מערכות ניקוז מבנים.
  • מערכת קונבנציונלית לניקוז גגות.

מערכת ה-Geberit ‎Silent-db20‎ מתאימה לשימוש בתוך בטון.

סיבות טובות ורבות להשתמש ב-GEBERIT SILENT-DB20

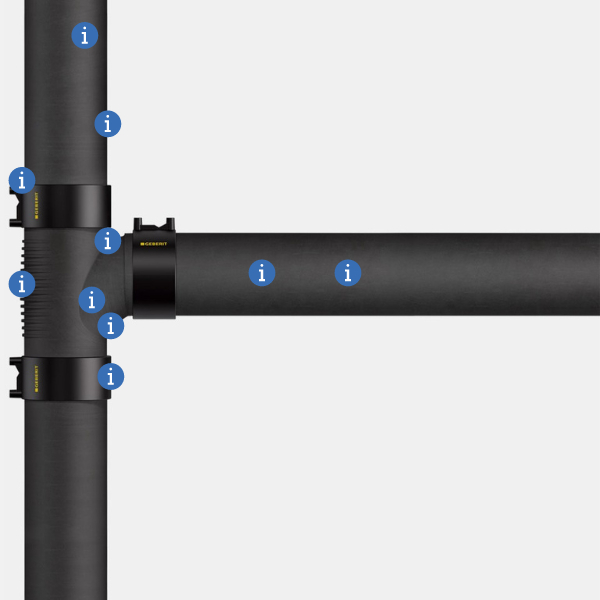

GEBERIT SILENT-DB20

GEBERIT SILENT-DB20

בידוד אפקטיבי של רעשים

התקנה חסכונית בזמן

חיבורים ל-Geberit Silent-db20

חיבורים לכל מצב

צלעות בידוד רעשים

יכולת ניקוז שפכים גבוהה

אביזרים חדשניים

הגנה מצוינת מפני שרפה

עמידות לקרני UV

גמישות ועמידות בזעזועים

בידוד אפקטיבי של רעשים

בידוד אפקטיבי של רעשים

הפחתת רעשים הודות למשקל הפנימי הגבוה
הגדלת המשקל הפנימי של צינורות ואביזרי ה-Geberit Silent-db20 מפחיתה את הרעידות הטבעיות שלהם ומאפשרת את בידוד הרעשים.

התקנה חסכונית בזמן

התקנה חסכונית בזמן

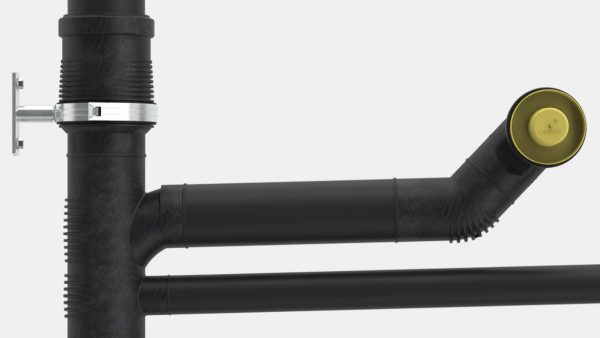

אפשרות להכנה מראש
מערכת הניקוז Geberit Silent-db20 מאפשרת תפעול יעיל באתר הבנייה הודות למבחר המקיף של אביזרים ושל כלים שכבר הוכיחו את עצמם בשטח. יתרה מזאת, Geberit Silent-db20 גם מתאימה להרכבה מראש על ידי השרברב. צינורות ה-Geberit Silent-db20 הם צינורות אידאליים לייצור סדרתי:

חיבורים ל-Geberit Silent-db20

חיבורים ל-Geberit Silent-db20

מתאימים לכל מידות הצינורות
הודות למחבר התפשטות בעל אוגן (פלנש) כפול וחיבור תותב כפול, ההתפשטות התרמית הלינארית של צינורות ואביזרי Geberit Silent-db20 מאוזנת. הדבר מאפשר סטיות גדולות יותר בטמפרטורות העבודה. האטמים עשויים מ-EPDM ויש להם תרומה משמעותית בהארכת חיי השירות של מערכת הניקוז.

חיבורים לכל מצב

חיבורים לכל מצב

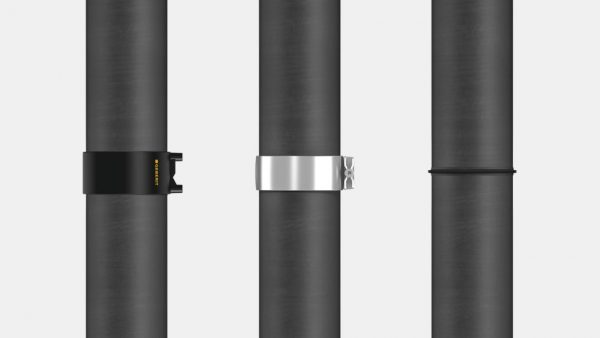

ריתוך פנים, ריתוך מופה חשמלית וחיבור תפיסה
בין אם מדובר בריתוך מופה חשמלית, בחיבור תפיסה או בריתוך פנים - ניתן לחבר את צינורות ואביזרי Geberit Silent-db20‏ בשלוש דרכים שונות.

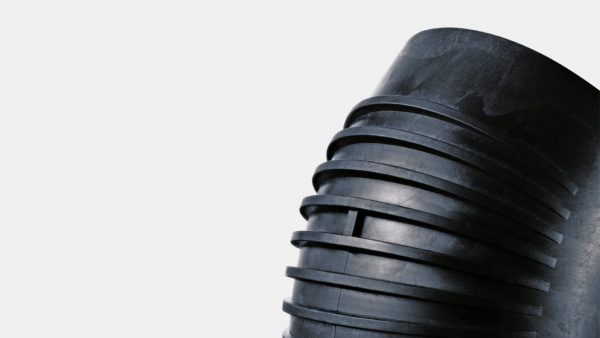

צלעות בידוד רעשים

צלעות בידוד רעשים

בידוד רעשים מובנה
צלעות בידוד רעשים מיוחדות מפחיתות את התפתחות הרעש באזורי המגע.

יכולת ניקוז שפכים גבוהה

יכולת ניקוז שפכים גבוהה

אופטימיזציה הידרולית לשיפור היעילות והחיסכון
הגאומטריה ההידרולית של אביזרי ה-Geberit Silent-db20 משודרגת כדי להבטיח יכולת ניקוז שפכים גבוהה וכדי לאפשר הקטנה של צינורות ה-Geberit Silent-db20 ושיפור החיסכון במקום הדרוש לצינורות.

אביזרים חדשניים

אביזרים חדשניים

פתרונות מקצועיים לדרישות מאתגרות

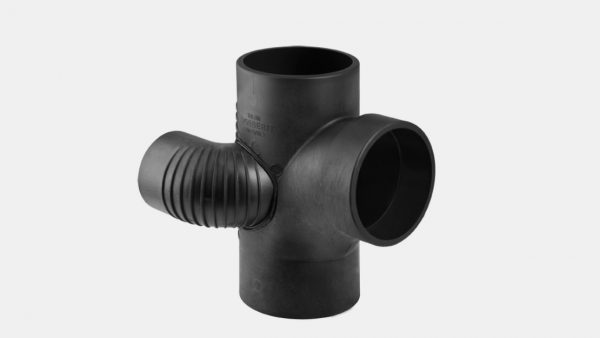

Geberit מפתחת ללא הרף את מערכות הצנרת שלה. ניתן להנמיך את גובה הקומה באמצעות אביזר ההסתעפות המשולב Geberit Silent-db20 לאסלה ולמקלחת בעל כניסה מעוגלת בזווית של 88.5°.

הגנה מצוינת מפני שרפה

הגנה מצוינת מפני שרפה

פתרונות מאושרים להגנה מפני שרפה במצבי בנייה מגוונים
מערכת הניקוז Geberit ‎Silent-db20‎ מורכבת מפתרונות מאושרים ורשמיים בהתאם לתקנות הבנייה להגנה יעילה מפני שרפה. קולרי הגנה לצינורות העומדים בתקן DIBt ומערכות אטימה בעלות אישור רשמי להגנה מפני שרפה והתפשטות העשן לקומות וחדרים אחרים למשך 90 דקות בהתאם לדרישות הבדיקה התקפות.

עמידות לקרני UV

עמידות לקרני UV

אפשרות לאחסון במקום פתוח
הפוליאתילן שבו משתמשת Geberit מכיל תוספים מיוחדים המגנים ביעילות מפני קרינת UV. צינורות Geberit Silent-db20 עמידים בפני פגעי מזג האוויר, ואפשר לאחסן אותם בחוץ במשך חודשים.

גמישות ועמידות בזעזועים

גמישות ועמידות בזעזועים

צנרת יציבה גם במזג אוויר קר במיוחד
עמידות גבוהה לזעזועים אפילו בטמפרטורות נמוכות מאוד של ‎-40°C‎: העמידות הזאת מבטיחה, בעיקר בשלב הבנייה, שהצינור יישאר ללא פגע גם אחרי פגיעות מכניות אפשריות.

מגוון צינורות GEBERIT SILENT-DB20‏

מידות

רוחב נומינלי (DN) מידות קוטר d x s (מ”מ)
56 56 x 3.2
60 63 x 3.2
70 75 x 3.6
90 90 x 5.5
100 110 x 6
125 135 x 6
150 160 x 7

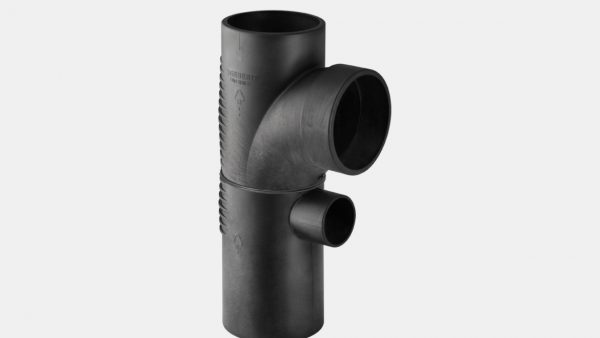

מגוון אביזרים

  • מבחר עצום של אביזרים.
  • חיזוק מבוסס חומרים מינרלים באזורי המגע לצורך הפחתת רעשים.
  • מגוון אביזרים מיוחדים.

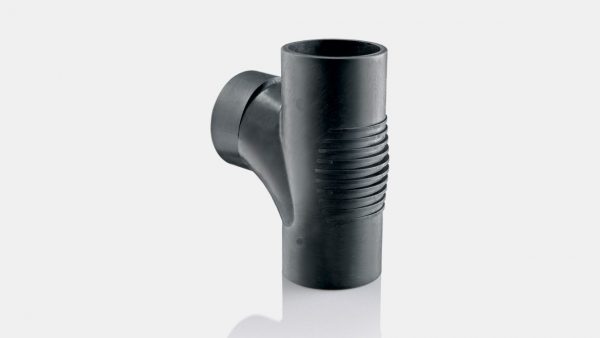

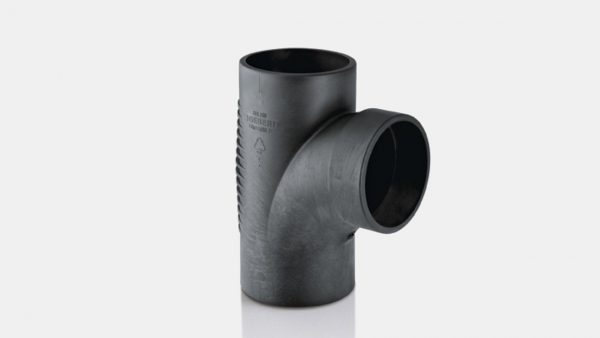

אביזר הסתעפות מקבילי לתעלה Geberit Silent-db20 (כניסה מעוגלת) ‎88.5°/180°‎‎

דוגמה לאביזר הסתעפות מקבילי לתעלה Geberit Silent-db20 (כניסה מעוגלת) ‎88.5°/180°‎‎

חיסכון במקום – אם הקולטן ממוקם בין האסלה והכיור, אביזר ההסתעפות המקבילי לתעלה Geberit Silent-db20 (כניסה מעוגלת) ‎88.5°/180° מאפשר ביצוע התקנה קומפקטית במיוחד.

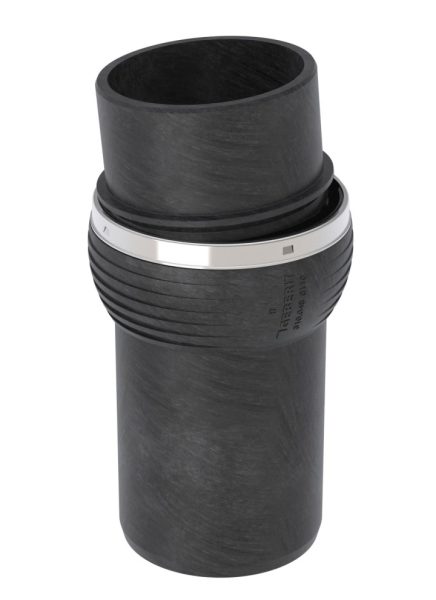

GEBERIT SILENT-DB20 OFFSET

    אביזר הסתעפות מקבילי לתעלה Geberit Silent-db20 (כניסה מעוגלת) ‎88.5°/180°‎‎

    חמש תועלות במבט חטוף

    התקנה קלה:

    אותו תהליך התקנה כמו בכל אביזרי Geberit Silent-db20 האחרים

    ניתן ליישר את אביזרים בצורה ידנית

    זמן התקנה קצר:

    זמן התקנה קצר בעד 30% (בהשוואה להתקנה עם שני ברכי 45°)

    אין צורך בהתקנת חבקי הזזה

    אפשרות כוונון לכל סטייה צירית

    פתרון גמיש

    מוצר אחד לסטיות ציריות נכונות

    בידוד טוב יותר של רעשים

    ניקוז שקט יותר בהשוואה לשינוי כיוון עם שתי ברכיים

    היעדר חבק הזזה מאפשר להפחית את הרעש העובר בבטון

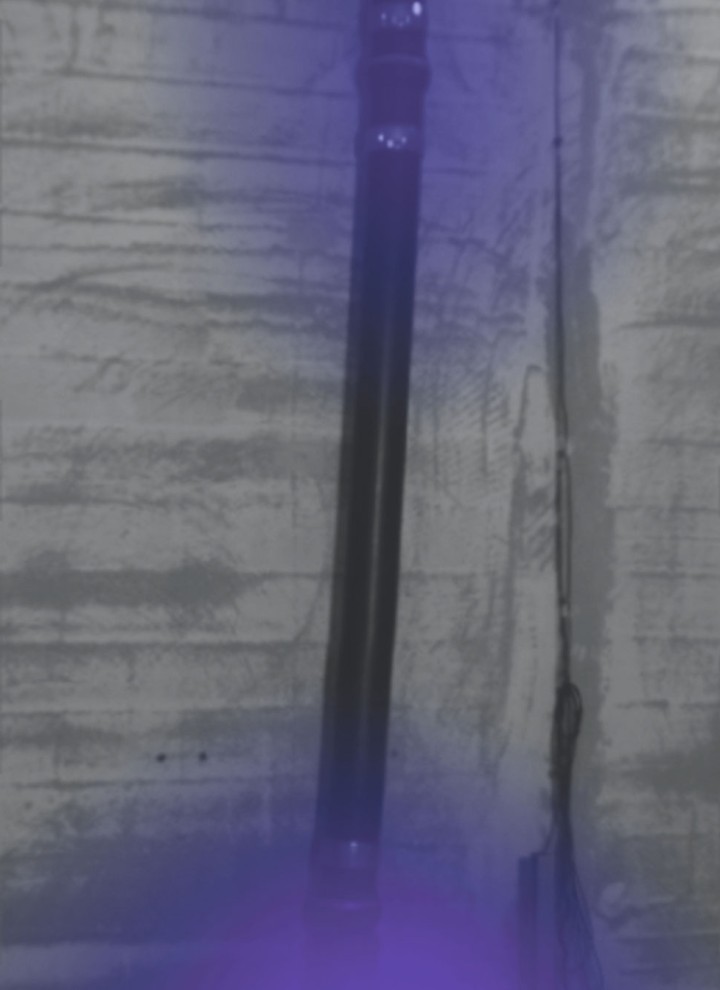

    התמונות צולמו על ידי מצלמה אקוסטית בשיעור זרימה של 2 ל’/שנ’ עם Geberit Silent-db20: עם פתרון קונבנציונלי של ברכי 45°, ערכי הרעש הנישאים באוויר עולים ב-‎7–9 dB‎ בהשוואה לקולטן ישיר. בעזרת האביזר Geberit Silent-db20 Offset, הערך כמעט שווה לקולטן ישיר.

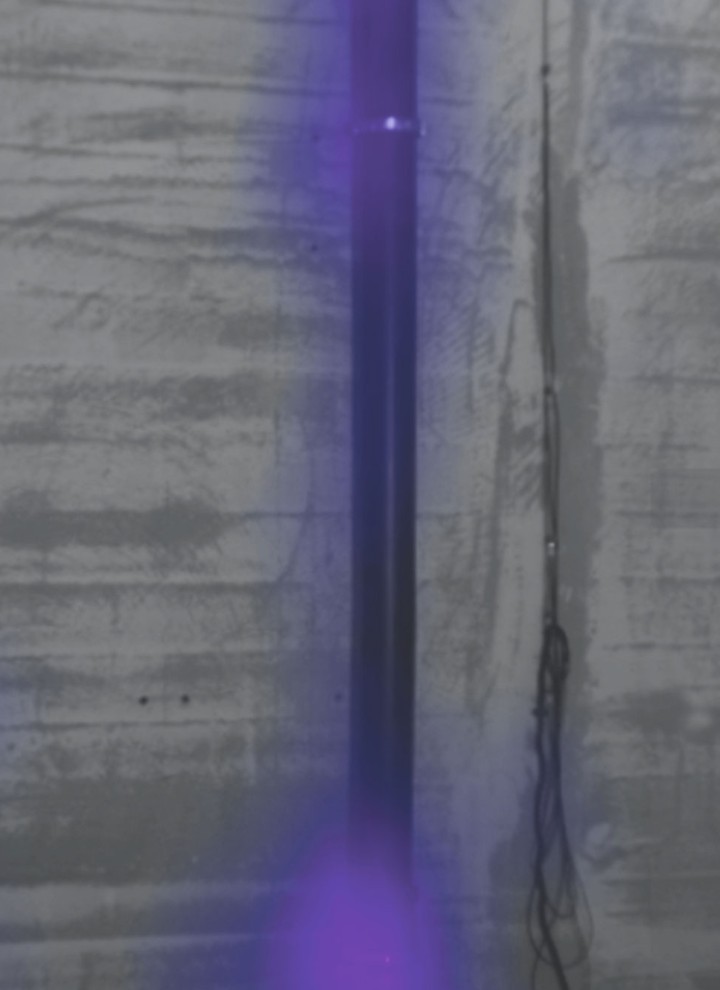

    1. התמונות צולמו על ידי מצלמה אקוסטית בשיעור זרימה של 2 ל’/שנ’ בקולטן ישיר
    2. התמונות צולמו על ידי מצלמה אקוסטית בשיעור זרימה של 2 ל’/שנ’ בקולטן ישיר עם אביזר Geberit Silent-db20 Offset

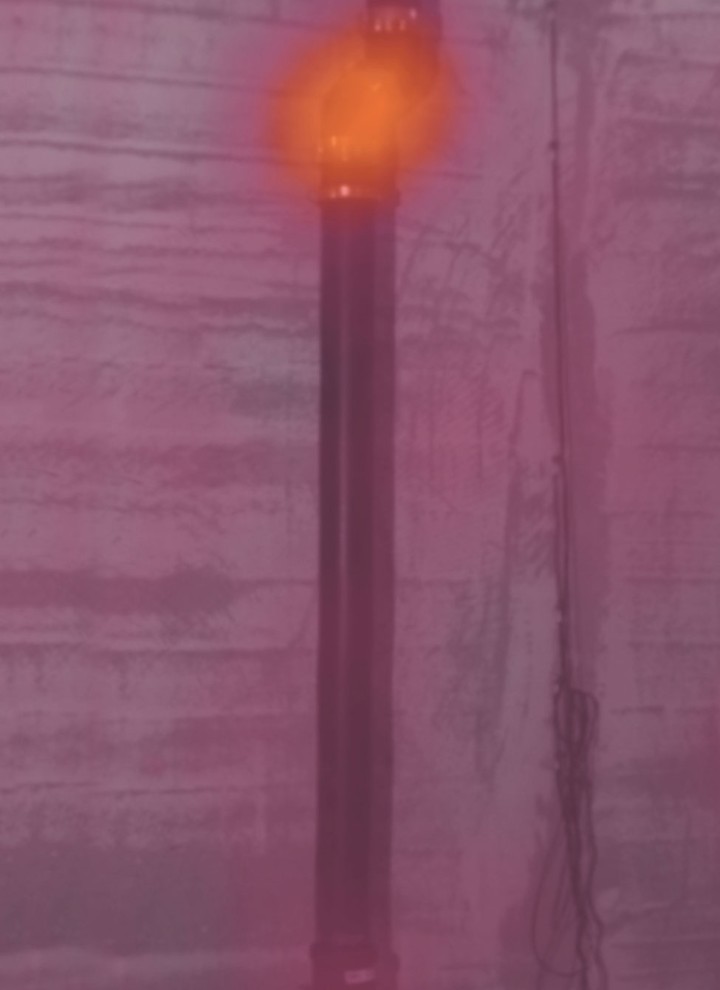

    3. התמונות צולמו על ידי מצלמה אקוסטית בשיעור זרימה של 2 ל’/שנ’ עם התקנה של שני ברכי 45°



    אביזרים נוספים

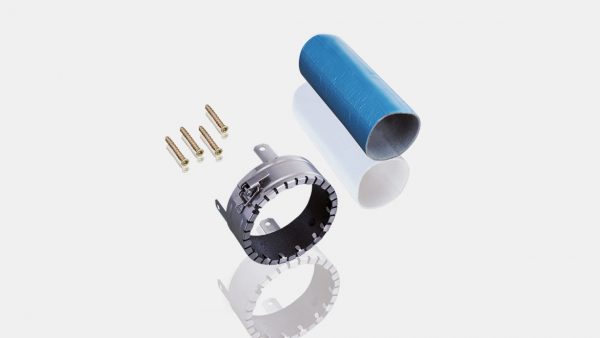

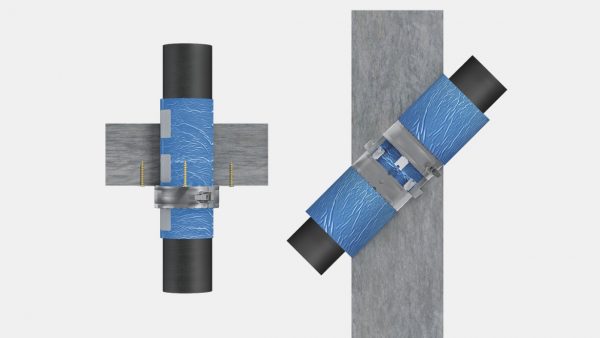

    קולר הגנה מפני שרפה ל-Geberit Silent-db20

    הגנה מפני שרפה לצינורות Geberit Silent-db20

    • ניתן להשתמש קולרי הגנה מפני שרפה של Geberit לצורך עמידות בפני שרפה בדרגת F120.
    • בדיקות אש בוצעו בהתאם לתקן EN 1366-3 לסוגים שונים של מתקנים.
    • מאושר לעמידה מפני שרפה למשך 90 דקות (ETA/ETB) עם קולר הגנה מפני שרפה Geberit RS90 Plus EN‏.

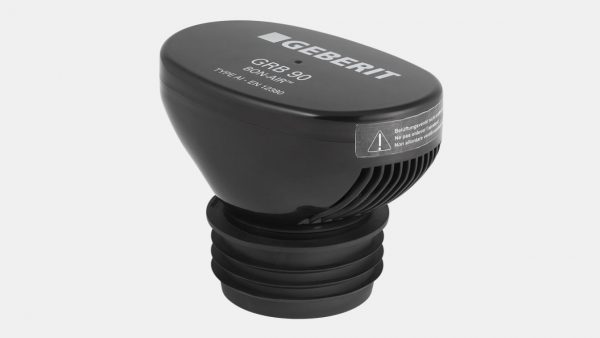

    שסתום כניסת אוויר GRB90 ל-Geberit Silent-db20

    שסתום כניסת אוויר GRB90 ל-Geberit Silent-db20

    • חלופה למתקנים שאינם מאפשרים אוורור כרגיל בגלל שיקולי מקום.
    • זמין למידות של עד DN110.





    נתונים טכניים

    Geberit Silent-db20
    חומר PE-S2
    מקדם ההתפשטות הלינארית 0.17 mm/(m K)
    ספיגת ההתפשטות הלינארית דורש מחבר התפשטות עם אוגן (פלנש) כפול או חיבור תותב כפול
    טמפרטורת התקנה ‎-20°C‎ עד‏ 40°C‎
    טמפרטורת יישומי עומס קבועה ‎-20°C עד 60°C
    עמידות בפני כימיקלים 95% מהבסיסים, מהחומצות ומהכימיקלים

    וידאו

    רמת בטיחות גבוהה יותר

    מידע נוסף על ההגנה מפני שרפה של קולר ההגנה מפני שרפה Geberit RS90 Plus DIN.

    רמת בטיחות גבוהה יותר
